工业计算机断层扫描（CT）

型号：METROTOM 800/130 kV、800/225 kV、1500/225 kV

品牌：ZEISS

用于质量保证的三维 X 射线测量技术

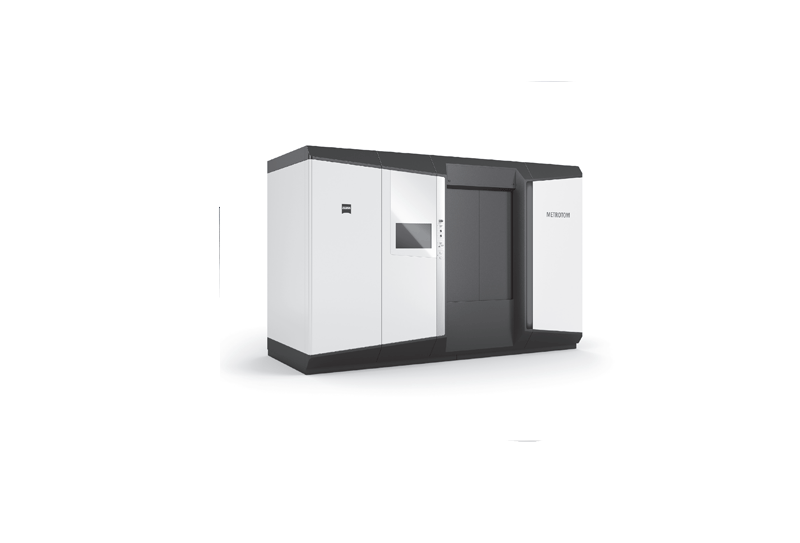

第三代新款蔡司METROTOM 1500面向未来的质量控制——十二年来，蔡司METROTOM系列一直为质量控制提供可靠的CT技术。第三代计算机断层扫描（CT）系统蔡司METROTOM 1500极好地证明了先进可靠的X射线技术不再是未来的愿景。

今天，您可以使用面向未来的质量控制。

联系我们

系统概述

系统概述
工作模式	高精度模式
测量原理	X射线锥束CT
传感器技术	平板探测器
软件	操作系统：ZEISS METROTOM OS
应用	分析软件:ZEISS CALYPSO, VGStudio MAX
射线及传感器技术	采用ZEISS METROTOM CAA进行尺寸测量及无损分析
ZEISS METROTOM			800/130 kV	800/225 kV	1500/225 kV
微焦点X射线管	最大管电压	单位kV	130	225	225
	最大管电流	单位㎂	300	3000	3000
	最大目标功率	单位W	39	500	500
	最小焦点尺寸	单位 mm	0,005	0,007	0,007
平板探测器	像素数		1536 x 1920	1024 x 1 024	2048 x 2048
平板探测器	像素尺寸	单位㎛	127x 127	200x 200	200 x 200
分辨率(ISO 15708)'
最大空间分辨率，调辐度传递10%		单位㎛	3.5 (143 lp/mm3>	6.0 (83 Ip/mm*	4.0 (125 lp/rnm#
精度(MPE 符合 VDI/VDE 2630 sheet 1.3)*
球心距误差	SD (TS)	单位㎛	2.9+L/100	4.0+L/100	4.5+L/50
探测误差	PS (TS)	单位㎛	3	3	3
探测误差	PF (TS)	单位pm	4	4	4
长度测量误差'	E(TS)	单位㎛	6.9+L/100	8+L/100	9+L/50

技术特点

技术特点
		800/130 kV	800/225 kV	1 500/225 kV
定位系统		配备三轴精密直线导轨依焊接钢结构	配备三轴精密直线与软的焊接钢结构	配备三轴精密直线导轨的焊接钢結构
长度测量系统		精密光憐尺，分所率为0.2㎛	精密光欷，分所率为0.2 ㎛	精密光概尺，分拼率为司0.1㎛
保护外壳		METROTOM 800满足德国X射线规定的第3条，因此符合全防护装置的特性要求。	METROTOM 800 德国X射线规定的第3条，因此符合全防护装置的特性要求。	METROTOM 800满足徳国X射线规定的第3条，因此符合全防护装置的特性要求。
夹具		直径170 mm的可更换转台托盘	直径170 mm的可更换转台托盘	直径300 mm的可更换转台托盘
环境要求"
		800/130 kV	800/225 kV	1 500/225 kV
湿度		40 % 至 70 %	40 % 至 70 %	40 % 至 70 %
测量参考		+ 18% 至 +22°C	+ 18°C 至 +22°C	+18°C 至 +22°C
温度	每天:	2.0 K/d	2.0 K/d	2.0 K/d
	每小时:	1.0 K/h	1.0 K/h	1.0 K/h
	空间：	1.0 K/m	1.0 K/m	1.0 K/m
操作条件		800/130 kV	800/225 kV	1 500/225 kV
湿度		40 % 至 70 %	40 % 至 70 %	40 % 至 70 %
环境温度		+ 15°C 至 +35℃	+ 15°C 至 +35℃	+ 15°C 至 +35℃
电源		1/N/PE 100/110/120/125/230/240V- (±10%)；50-60 Hz.最大功为2500 W. 包括计算机功耗中等功率1000W	3/N/PE/400/230~(± 10%), 50-60 Hz. 平均功耗为 15000 VA/ 1.5 —2.5 kWh (功恭根据集成部件而定) 保险丝C25A	3/N/PE/400/230~(± 10%), 50-60 Hz. 平均功耗为15000VA/ 1.5 — 2.5 kWh (功拈根据集成部件而定) 保险丝C25A
