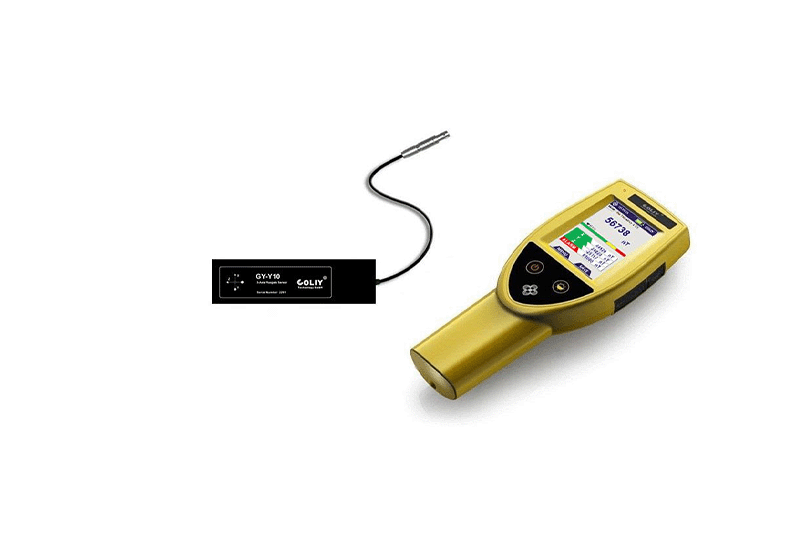

德国柯雷技术有限公司推出的三维磁通门高斯计 GF603,经过优秀人体工程 学设计,并采用最新的电子技术设计制造而成,是测量弱磁场最好的选择。该手持 式高斯计可用于地磁检测、包裹检测、交通监控、剩磁测量、微弱磁场测量等。
3.2 英寸彩色工业触摸屏,提供了丰富的显示内容,拥有最大值/最小值/保持值 /磁极/报警阈值,实时磁场强度的 XYZ 分量值、矢量值以及时域图、实时频谱分析 (可选)等功能。
高斯计 GF603 可以在 DC 模式下测量直流磁场,也可以在 AC 模式下测量交 流磁场:DC 基本精度 0.5%,分辨率高达 0.1nT;AC 基本精度 1%,频率响应范 围 DC-1kHz。高斯计 GF603 有三种不同量程的探头,分别为 100μT、500μT 和 1000μT。高斯计 GF603S 具有实时频谱分析功能,频率分析范围 15Hz-1kHz。
手持式三维磁通门高斯计 GF603 已通过 CE 认证和 EMC(电磁兼容)测试。
图形界面操作系统
德国柯雷开发了首款工业手持表操作系统(图形界面操作系统),用户以 触摸的方式,操作 GF603高斯计,高效便捷。
显示风格
彩色 LCD 显示屏显示多种数据:时 间、实时磁场强度、磁极的极性、 最大值、最小值、注解、报警阈值、 时域图等。
智能记录和查看
提供了详细的记录列表,用户可以查看每一个测量数据的细节,点击任意一条记录列表,用户可以看到完整的存储信息,此信息的显示格式类似截屏显示,并可加入每条记录的备注。
三维显示模式
GF603高斯计有多种显示模式可选择: 标准模式、三维模式、时域图模式、极 性显示模式和简易模式等。 右图是 GF603 高斯计的三维显示模 式,可以同时显示矢量值、XYZ 分量值 和报警阀值等,分辨率为 0.1nT。
DC/AC 测量模式切换
高斯计 GF603 可以在 DC 模式下测量直流磁场,也可以在 AC 模 式下测量交流磁场,其频率响应范围 DC-1kHz。
实时频谱分析功能
GF603S 高斯计具有实时频谱分析 功能,频率分析范围为 15Hz- 1kHz。
磁场极性指示
GF603 高斯计,以彩色动态卡通 画面的方式,清晰指示磁场极性。 此画面从“极性指示模式”中调出, 并显示在彩色 LCD 屏幕上。
三维移动平台
三维移动平台由非磁性材料制成。 用户将探头固定在支架前端,手动 旋转旋钮,让探头沿 X, Y, Z 轴方 向稳定移动到某一位置,并锁紧固 定。每个轴行程为 150mm,定位 精度为 0.1mm。
SMART 软件
SMART 电脑软件具有高达 7 位的数据显示位数,而且具有丰富的功能: 可以自动记录和显示趋势图曲线;可以实时显示磁场强度、最大值、最小 值;可以导出高斯计主机保存的数据;可以实时记录保存磁场强度数据等。
精度/轴 | DC | ±0.5% Reading! 0.1% FS | |||
AC | ±1 % Reading ±0.1%FS [fTs 300Hz] ±2% Reading ±0.1%FS [300Hz<fTS 500Hz] ±10% Reading 土0.1% FS [500Hz <fT s 1000Hz] | ||||
量程 | X.Y.Z | DC | ±1G (±100 叮) | ±5G ±500yT) | ±10G (±1000pT) |
AC* | ±0.7G (±70 卩 T) | ±3.5G(±35(X1T) | ±7G (±700pT) | ||
矢量R | DC | 1.73G (173 叮) | 8.66G(866卩 T) | 17.32G (1732pT) | |
AC* | 1.212G (121.2pT) | 6.062G (606.2pT) | 12.124G (1212.4pT) | ||
最高显示分辨率 | 1pG(0.1nT) | ||||
测量分辨率 | <10pG(1n7) | <50pG(5nT) | <0.1mG(10nT) | ||
显示位数 | 5位(如需更多显示位数,请使用配套的上位机软件) | ||||
频率响应范围[fr] | DC-1kHz | ||||
典型温度系数 | <±100ppm/℃ <±100ppm/℃ <±200ppm/℃ | ||||
磁滞 | <2nT (暴露于高达两倍量程的磁场环境) | ||||
长期不稳定性 | ±1nT/轴(8小时,25X?恒温) | ||||
MAX/MIN采集时间(DC) | 1ms | ||||
面板 | |||||
显示类型 | 3.2英寸彩色电阻触摸屏,320x240像素 | ||||
显示单位 | 高斯(G)、特斯拉T、安培每米(A/m) | ||||
显示更新速率 | 3次/秒 | ||||
显示模式 | DC、AC、矢量值、XYZ分量值、最大值、最小值、警报、极性显示、时域 图、实时频谱分析等 | ||||
探头 | |||||
预热时间 | 15mln | ||||
启动时间 | 150ms | ||||
探头类型 | 详见"探头规格"冽表 | ||||
探头电缆长度 | 标准1.5米;可订制最长长度为30米 | ||||
USB接口 | |||||
功能 | 用于连接PC与高斯计主机,监控测量 | ||||
数据更新速率 | MAX. 10 Sample/s | ||||
软件/駆动 | 上位机软件,无需安装其他驱动程序 | ||||
主机规格 | |||||
工作温度 | +15℃至+35℃(额定精度)-10℃至+60℃(精度降低) | ||||
储存温度 | -20℃至 +75℃ | ||||
环境磁场 | <10KG (1T) | ||||
电池 | 可充电4500mAH锂离子电池 | ||||
电池工作时间 | 5个小时:可连接充电宝或交流电源供电。 | ||||
尺寸(W*H*D) | 238mm*95mm*42mm | ||||
重量 | 350g | ||||
资格认证 | CE 认证、 EMC 认证 | ||||
“*”:这里描述的 AC 量程是指在屏蔽 DC 磁场后的交流磁场测量范围,因此如果在未屏蔽 DC 磁场的环境下采用 AC 测量模式测量磁场,AC 量程等于 0.7 倍的 DC 量程减去该环境下的 DC 磁场强度。[SQRT(2)/2 ≈ 0.7]。 |
附表:

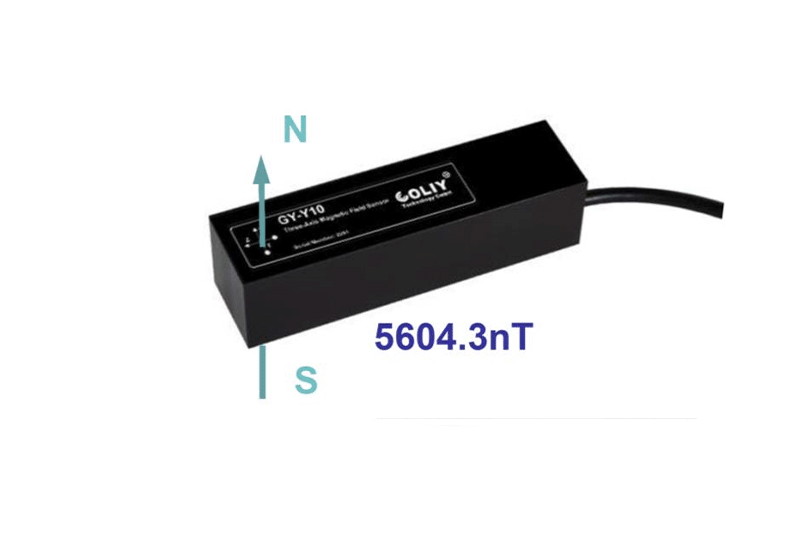

GF603 三维磁通门高斯探头 | |||||||
探头 类型 | 量程1 | 频率响应 | 温度系数 | 零点误差 | DC精度(25℃) | 材料 | |
(X.Y、Z 轴) | (矢量R) | ||||||
GF-Y01 | ±100μΤ(±1G) | 173μΤ | DC-1kHz | <±100ppm/℃ | ±25nT | ±05% Reading ±0.1% FS | 塑料 |
GF-Y05 | ±500μΤ(±5G) | 866μΤ | DC-1 kHz | <±100ppm/℃ | ±50nT | ±05% Reading ±0.1% FS | 塑料 |
GF-Y10 | ±1,000μΤ(±10G) | 1732μΤ | DC-1 kHz | <±200ppm/℃ | ±100nT | ±05% Reading ± 0.1% FS | 塑料 |
注:1、量程可以在10G内定制,10G 内定制,1G = 100μT = 100,000nT;
2、探头尺寸为 107 x 32 x 32mm,探头工作温度范围为-20℃ 至+60℃;
3、探头的防护等级默认为IP66,如需其他防护等级的封装,请与电询;
4、探头的最高防护等级封装可支持探头在水下50 米长期工作。
差异对比 | 德国 COLIY 品牌 三维磁通门高斯计GF603 | 美国MEDA品牌 三维磁通门高斯计FVM400 |
最大量程 | ±10G(±1000μT) | ±1G(±100μT) |
最高分辨率 | 1pG(0.1n7) | 10pG(1nT) |
AC测量模式 | 有 | 无 |
频率响应范围 | DC- 1kHz | DC- 100Hz |
操作系统 | 图形界面(GUI) | 键控 |
极性显示功能 | 有 | 无 |
时域图显示 | 有 | 无 |
报警功能 | 有 | 无 |
频谱分析功能 | 可选 | 无 |
