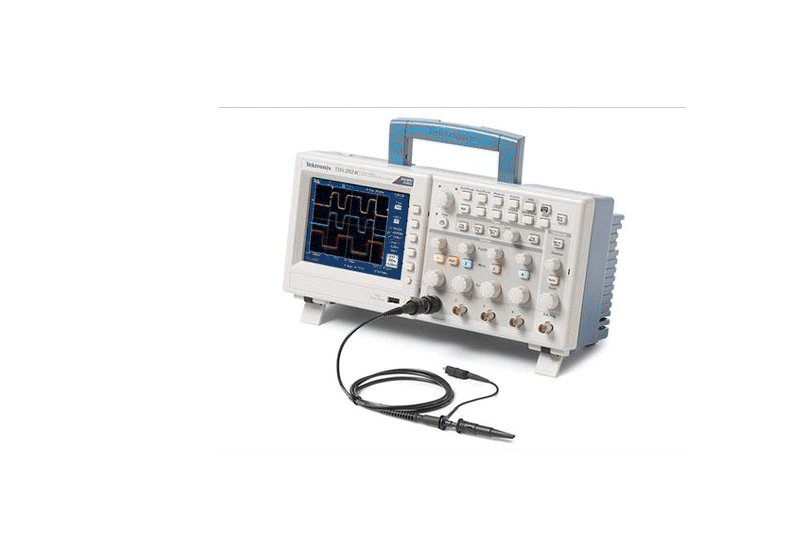

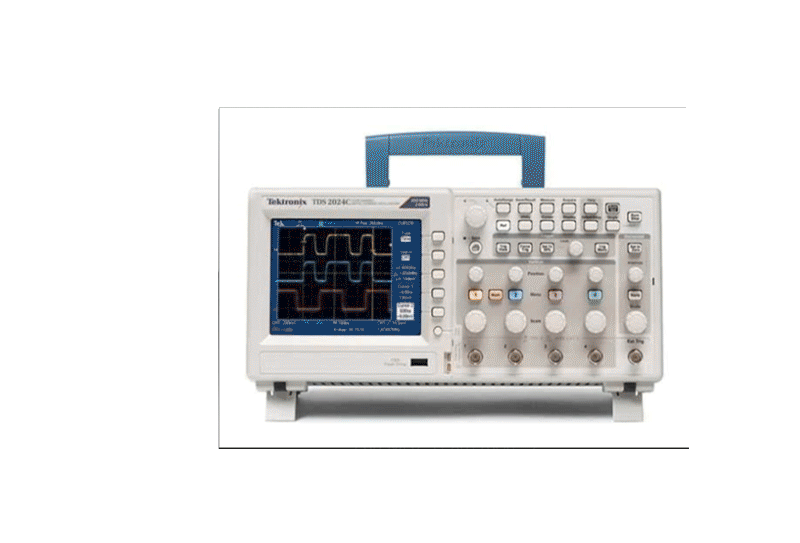

TDS2000C 数字存储示波器系列设计紧凑，性价比高。 TDS2000C 系列示波器集各种标准功能于一身，包括 USB 连接、16 种自动化测量、极限测试、数据记录和上下文相关帮助，助您事半功倍。
特点 | 优势 |
数字实时采样 | 通过泰克的专有采样技术，所有时间所有通道上至少 10X 过采样准确捕获信号。 |
内置分析工具 | 16 个自动测量、FFT 分析、波形数学和光标，简化对设备的分析。 |
波形极限测试 | 通过/不通过摘要表清晰显示有多少波形处于您指定模板的限制范围内，避免出现错误。 |
帮助菜单 | 内置的上下文敏感帮助系统，随时随地为您所需提供帮助。 |
专用前面板旋钮 | 方便使用的前面板控件可缩短学习时间，让更多时间放在任务上。实惠的性能，紧凑的设计。 10x 过采样，USB 连接，16 种自动测量。 |
前面板 USB 主控端口 | 快速储存和传输您的波形和设置。 |
USB PC 连接 | 通过后面板 USB 设备端口，方便连接到个人计算机。使用 NI LabVIEW SignalExpress™ 软件 控制示波器、记录数据并将结果简单地进行传输和存档。 |
高亮度彩色显示器 | 高亮度的有源彩色显示器能在一定距离、一定角度或者昏暗照明条件下都能看到波形和测量 结果。 |
终身保修** | 标配终身保修，降低拥有成本。 |
TDS2001C | TDS2002C | TDS2004C | TDS2012C | TDS2014C | TDS2022C | TDS2024C | |
显示器 (QVGA LCD) | 所有型号均提供 TFT | ||||||
带宽 | 50 MHz | 70 MHz | 70 MHz | 100 MHz | 100 MHz | 200 MHz | 200 MHz |
通道 | 2 | 2 | 4 | 2 | 4 | 2 | 4 |
外部触发输入 | 所有型号均包括 | ||||||
每条通道的取样速率 | 500 MS/s | 1.0 GS/s | 1.0 GS/s | 2.0 GS/s | 2.0 GS/s | 2.0 GS/s | 2.0 GS/s |
| 记录长度 | 2.5k点 | ||||||
| 垂直分辨率 | 8位 | ||||||
| 垂直灵敏度 | 使用经校准的微调时所有型号均为 2 mV 至 5 V/div | ||||||
| 直流垂直精度 | 所有型号均为 ± 3% | ||||||
| 最大输入电压 | 300 VRMS CAT II；超过 100 kHz 时以 20 dB/倍频程下降至 3 MHz 时的 13Vp-p AC | ||||||
| 自动波型测量 | 周期、频率、+ 宽度、- 宽度、上升时间、下降时间、最大值、最小值、峰-峰值、平均值、RMS、周期 RMS、光标 RMS、占空比、相位、延迟 | ||||||
| 全部保存（U盘） | 每 8 MB 有 12 个或更多全部保存操作 一次全部保存操作会创建 3 至 9 个文件（设置、图像外加每个显示波形一个文件） | ||||||
| 电磁兼容能力 | 符合指令 2004/108/EC、EN 61326-2-1 A 类；澳大利亚 EMC 框架 (Australian EMC Framework) 规定 | ||||||
| 安全 | UL61010-2004，CSA22.2 No. 61010-1:2004，EN61010-1:2001、IEC61010-1:2001、欧盟低电压指令 2006/95/EC | ||||||
